چگونه صافی میله فولادی صیقلی را اندازه گیری کنیم؟

سلام! به عنوان تامین کننده میله های فولادی صیقلی، اغلب از من در مورد چگونگی اندازه گیری صافی این میله ها سؤال می شود. این یک جنبه حیاتی است، به خصوص زمانی که از آنها در برنامه های کاربردی دقیق استفاده می کنید. در این وبلاگ چند روش عملی برای اندازه گیری صافی میله های فولادی صیقلی را به اشتراک می گذارم.

چرا اندازه گیری صافی اهمیت دارد؟

قبل از اینکه به روش‌های اندازه‌گیری بپردازیم، بیایید در مورد اینکه چرا صراحت بسیار مهم است صحبت کنیم. در صنایعی مانند خودروسازی، هوافضا و تولید، میله های فولادی صیقلی در قطعات مختلف استفاده می شود. میله ای که مستقیم نیست می تواند منجر به ناهماهنگی، افزایش سایش و پارگی و حتی خرابی سیستم شود. به عنوان مثال، در یک سیلندر هیدرولیک، یک میله خم شده می تواند باعث توزیع ناهموار فشار شود که منجر به نشتی و کاهش راندمان شود. بنابراین، اطمینان از صاف بودن این میله ها برای عملکرد مناسب محصولات نهایی ضروری است.

بازرسی بصری

ساده ترین راه برای شروع بررسی صافی میله فولادی صیقلی از طریق بازرسی چشمی است. این روش سریع است و می تواند به شما یک ایده کلی در مورد اینکه آیا میله دارای خمیدگی یا انحنای آشکار است یا خیر، می دهد.

برای انجام یک بازرسی بصری، میله را روی یک سطح صاف و تحت نور مناسب قرار دهید. از زوایای مختلف به میله نگاه کنید. شما همچنین می توانید از یک لبه صاف مانند یک قطعه فلزی بلند و صاف یا یک خط کش استفاده کنید. لبه مستقیم را در طول میله قرار دهید. اگر بین لبه مستقیم و میله شکاف وجود داشته باشد، نشان دهنده مستقیم نبودن میله است.

با این حال، بازرسی بصری محدودیت هایی دارد. خیلی دقیق نیست، مخصوصا برای انحرافات کوچک. فقط می تواند خم ها یا منحنی های نسبتاً بزرگ را تشخیص دهد. بنابراین، برای اندازه گیری دقیق تر، باید از روش های دیگری استفاده کنیم.

با استفاده از نشانگر شماره گیری

نشانگر صفحه یک ابزار محبوب برای اندازه گیری صافی میله های فولادی صیقلی است. می تواند اندازه گیری دقیق انحرافات کوچک را ارائه دهد.

در اینجا نحوه استفاده از نشانگر شماره گیری برای اندازه گیری صافی میله آورده شده است:

1. فیکسچر را تنظیم کنید: ابتدا باید میله را به درستی نگه دارید. برای نگه داشتن میله در جای خود می توانید از بلوک های V استفاده کنید. مطمئن شوید که V-blocks تمیز و تراز هستند.
2. نشانگر شماره گیری را نصب کنید: نشانگر شماره گیری را به پایه یا فیکسچر وصل کنید. نشانگر را طوری قرار دهید که نوک پروب سطح میله را لمس کند.
3. نشانگر را صفر کنید: میله را به آرامی در طول آن حرکت دهید در حالی که نشانگر را در تماس با سطح نگه دارید. هنگامی که میله در موقعیت مستقیم قرار دارد، نشانگر شماره گیری را صفر کنید.
4. انحرافات را اندازه گیری کنید: میله را به آرامی بچرخانید یا آن را به صورت محوری حرکت دهید. همانطور که میله حرکت می کند، نشانگر شماره گیری انحراف از خط مستقیم را نشان می دهد. قرائت را در فواصل منظم در طول میله انجام دهید.
5. نتایج را تجزیه و تحلیل کنید: حداکثر و حداقل قرائت را ثبت کنید. تفاوت بین این دو مقدار به شما انحراف راستی کل میله را می دهد.

استفاده از نشانگر شماره گیری نیاز به مهارت و تمرین دارد. باید مطمئن شوید که میله به درستی پشتیبانی می شود و نشانگر به درستی کالیبره شده است. اما هنگامی که به آن دست پیدا کردید، می تواند اندازه گیری های بسیار دقیقی را ارائه دهد.

اندازه گیری لیزری

اندازه گیری لیزری روشی پیشرفته تر و دقیق تر برای اندازه گیری صافی میله های فولادی صیقلی است. از پرتو لیزر برای ایجاد خط مرجع استفاده می کند و سطح میله با این خط مقایسه می شود.

روش اندازه گیری لیزری به شرح زیر است:

1. سیستم لیزر را راه اندازی کنید: فرستنده و گیرنده لیزر را در دو طرف مقابل میله قرار دهید. اطمینان حاصل کنید که پرتو لیزر موازی با محور میله است.
2. میله را اسکن کنید: میله را از طریق پرتو لیزر حرکت دهید یا از دستگاه اسکن برای اندازه گیری فاصله بین سطح میله و پرتو لیزر در نقاط مختلف طول آن استفاده کنید.
3. داده ها را تجزیه و تحلیل کنید: سیستم اندازه گیری لیزری یک پروفیل از سطح میله ایجاد می کند. برای تجزیه و تحلیل این داده ها و محاسبه انحراف صافی می توانید از نرم افزار استفاده کنید.

اندازه گیری لیزر بسیار دقیق است و می تواند حتی انحرافات کوچک را تشخیص دهد. همچنین غیر تماسی است، به این معنی که به سطح میله پولیش آسیب نمی رساند. با این حال، گران تر است و به تجهیزات تخصصی و اپراتورهای آموزش دیده نیاز دارد.

تخت نوری و تداخل سنجی

تخت نوری و تداخل سنجی روش دقیق دیگری برای اندازه گیری صافی میله های فولادی صیقلی است. از الگوی تداخل امواج نور برای اندازه گیری مشخصات سطح میله استفاده می کند.

در اینجا نحوه کار آن آمده است:

1. تخت نوری را روی میله قرار دهید: تخت نوری یک صفحه شیشه ای بسیار صیقلی است. آن را روی سطح میله قرار دهید.
2. یک الگوی تداخل ایجاد کنید: یک منبع نور تک رنگ، مانند یک لامپ سدیم، را بر روی صفحه نوری بتابانید. امواج نور از سطح میله و صفحه نوری منعکس می‌شوند و یک الگوی تداخل ایجاد می‌کنند.
3. الگو را تجزیه و تحلیل کنید: الگوی تداخل از حاشیه های تیره و روشن تشکیل شده است. از شکل و فاصله این حاشیه ها می توان برای محاسبه انحراف راستی میله استفاده کرد.

تخت اپتیکال و تداخل سنجی بسیار دقیق است، اما زمان بر است و به محیطی تمیز و پایدار نیاز دارد. اغلب در آزمایشگاه ها یا برای کاربردهای با دقت بالا استفاده می شود.

نتیجه گیری

اندازه گیری صافی میله های فولادی صیقلی گام مهمی در تضمین کیفیت و عملکرد آنهاست. روش های مختلفی وجود دارد که هر کدام مزایا و محدودیت های خاص خود را دارند. بازرسی بصری یک راه سریع و آسان برای به دست آوردن یک ایده کلی از صاف بودن میله است، اما برای اندازه گیری دقیق تر، می توانید از ابزارهایی مانند نشانگرهای شماره گیری، سیستم های اندازه گیری لیزری یا تخت اپتیکال و تداخل سنجی استفاده کنید.

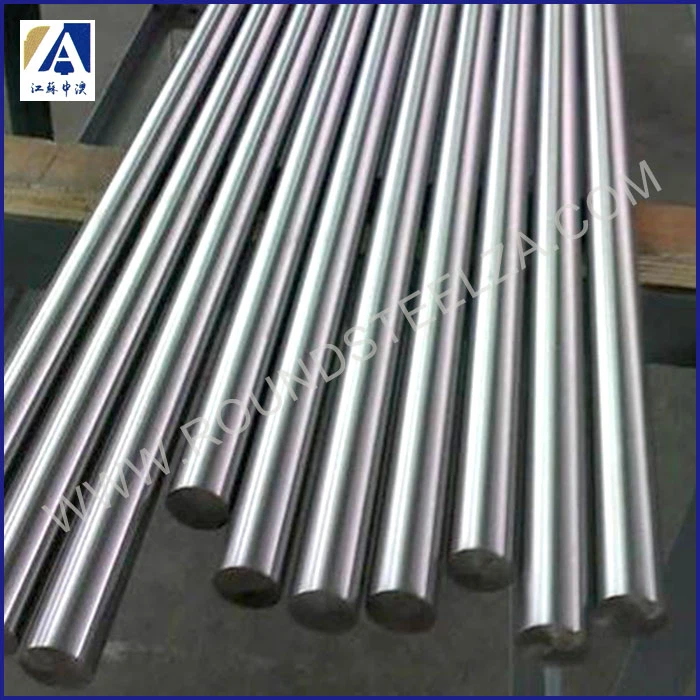

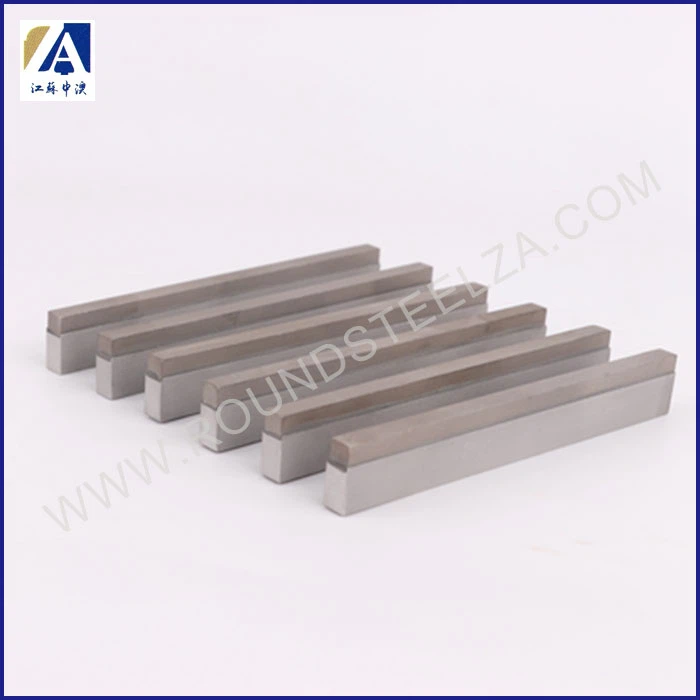

ما به عنوان تامین کننده میله های فولادی جلا، طیف گسترده ای از محصولات از جمله1018 میله فولادی سرد کشیده شده،میله روشن SAE 1018 کربن استیل، ومیله هونینگ جلا داده شده. ما اطمینان می دهیم که همه میله های ما بالاترین استانداردهای کیفیت، از جمله الزامات صاف بودن را دارند.

اگر در بازار میله‌های فولادی صیقلی هستید یا سؤالی در مورد اندازه‌گیری صافی دارید، راحت باشید. ما اینجا هستیم تا به شما کمک کنیم تا محصولات مناسب برای نیازهای خود را پیدا کنید و اطمینان حاصل کنیم که آنها انتظارات کیفیت شما را برآورده می کنند. بیایید صحبتی را در مورد الزامات تدارکات شما شروع کنیم و ببینیم چگونه می توانیم برای دستیابی به اهداف شما با یکدیگر همکاری کنیم.

مراجع

• ASME B89.1.12 - استاندارد برای اندازه گیری صافی
• ISO 1101 - مشخصات محصول هندسی (GPS) - تحمل هندسی - شکل، جهت، مکان و تلورانس های فرسودگی
• کتابچه ماشین آلات، ویرایش سی و یکم، Industrial Press Inc.
